Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Rebar grootte: | Dia. 10-32 | Harstype: | Gewijzigde Zuivere Epoxy |
---|---|---|---|
Trekscheerbeurtsterkte: | boven 10Mpa | treksterkte: | 55KN |
T-pelt strengt: | minder dan 25mm | Toepassing: | De bouwrehabilitatie |
Hoog licht: | 360ml metselwerk Epoxyankers,Gewijzigde Zuivere Epoxyankerkleefstof,10Mpa metselwerk Epoxyankers |

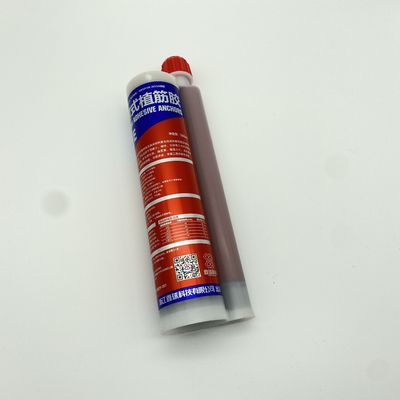

Epoxyankers van het uitbreidings de Vrije Metselwerk Geen Milieuvriendelijke Inkrimping
Technische Gegevens
Verankerend Kleefstof met draadstaaf die wordt gebruikt
Draadstaaf Dia |
C30 Beton |
M10 | M12 | M16 | M20 | M24 |
Het boren Dia. (mm) | 12 | 14 | 18 | 24 | 28 | |
Diepte (mm) | 90 | 110 | 145 | 180 | 220 | |
Schade die kracht KN trekken | Rang 5,8 Staal | 29 | 42.2 | 78.5 | 122.5 | 254.5 |
Rang 8,8 Staal/A4 SS | 36.8 | 52.9 | 94.1 | 147.0 | 211.7 | |
Schade Scherpe kracht KN | Rang 5,8 Staal | 17.4 | 25.3 | 47.1 | 73.5 | 105.9 |
Rang 8,8 Staal | ‚27,8 | 40.5 | 75.3 | 117.6 | 169.4 | |
A4 SS | 24.4 | 35.4 | 65.9 | 102.9 | 105.9 | |
Ontworpen Trekkend kracht KN | 12.0 | 17.02 | 30.6 | 52.4 | 75.2 | |
Ontworpen Scherpe Kracht KN | Rang 5,8 Staal | 12.2 | 17.6 | 32.9 | 51.5 | 74.1 |
Rang 8,8 Staal | 18.6 | 27.0 | 50.2 | 78.4 | 113.0 | |
A4 SS | 13.0 | 19.0 | 35.3 | 55.2 | 56.9 | |
Gaten voor elk | 54 | 25 | 8 | 5 | 3 |
Het verankeren van Ladingscapaciteit van rebar aan C30-beton (ontworpen waarde KN)
Rebar D (mm) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Gat D (mm) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Bar die diepte planten (mm) | 100 | 19.8 | ||||||||||
120 | 23.8 | 27.6 | ||||||||||
140 | 27.7 | 32.2 | 36.3 | |||||||||
160 | 31.7 | 36.8 | 41.5 | 45.8 | ||||||||
180 | 41.4 | 46.6 | 51.6 | 55 | ||||||||
200 | 46.0 | 51.8 | 57.3 | 61.1 | 62.8 | |||||||
220 | 57.0 | 63.1 | 67.2 | 69.1 | 71.5 | |||||||
240 | 62.2 | 68.9 | 73.3 | 75.4 | 78 | 79.2 | ||||||
260 | 74.6 | 79.3 | 81.7 | 84.5 | 85.8 | 96.1 | ||||||
280 | 80.4 | 85.4 | 88.0 | 91.0 | 92.4 | 102.9 | 107.4 | |||||
300 | 91.5 | 94.2 | 97.5 | 99 | 109.8 | 114.6 | 115.8 | |||||
320 | 97.6 | 100.5 | 103.9 | 105.6 | 116.6 | 121.8 | 123 | |||||
340 | 103.7 | 106.8 | 110.4 | 112.2 | 123.5 | 128.9 | 130 | |||||
360 | 113.0 | 117.0 | 118.8 | 130.4 | 136.1 | 137.5 | ||||||
380 | 119.3 | 123.5 | 125.3 | 137.2 | 143.3 | 144.8 | ||||||
400 | 125.6 | 130 | 131.9 | 144.1 | 150.4 | 152 | ||||||
420 | 136.5 | 138.5 | 150.9 | 157.6 | 159.2 | |||||||
440 | 143 | 145.1 | 157.8 | 164.7 | 166.5 | |||||||
480 | 149.5 | 151.7 | 164.7 | 171.9 | 173.7 | |||||||
500 | 156 | 1583 | 171.5 | 179.1 | 181 | |||||||
550 | 164.9 | 188.7 | 197 | 199.1 | ||||||||
600 | 181.4 | 205.8 | 214.8 | 217.1 | ||||||||
650 | 197.9 | 223 | 232.7 | 235.2 | ||||||||
700 | 240.1 | 250.6 | 253.2 | |||||||||
750 | 257.3 | 268.5 | 271.5 | |||||||||
800 | 286.4 | 289.6 | ||||||||||
850 | 307.7 | |||||||||||
het verankeren van lengte (mm) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
staalopbrengst (mm) | 23.6 | 33.9 | 46.2 | 60.3 | 76.3 | 94.2 | 114 | 147.2 | 184.6 | 212.1 | 241.2 |
Zeer belangrijke Eigenschappen
De ontwerpflexibiliteit voor aanhoudende ladingsprestaties bij opgeheven de plaatsveelzijdigheid van de temperatuurbaan kan wordt toegelaten voor droge en vochtige voorwaarden worden gespecificeerd wanneer temperaturenwaaier in dienst van -40°F (- 40°C) aan 150°F (65°C die)
Erkend per AC308 dat voor rebar ontwikkeling en las de bepalingen van het lengteontwerp van ACI 318 moet worden gebruikt
Gemakkelijke gat-schoonmaakt, geen vereist macht-borstelt
1:1 twee-component, epoxy-gebaseerde hoog-vaste lichamen, verankerend zelfklevende formule
Wanneer behoorlijk gemengd, een eenvormige wintertalingskleur zal zijn
Geschikt voor gebruik onder statische en seismische lading uncracked de voorwaarden in gebarsten en beton en metselwerk
Onze hoofdproductreeks:
-- Chemische Ankerreeks
Zuivere Epoxy Zelfklevende 360ml (5:1) 390ml (3:1) 585ml (3:1)
-- Systeem het plakkend van de staalversterking
Xq-JGN structurele epoxykleefstof
Xq-GZ Voegend epoxykleefstof
Xq-FB rand verzegelende kleefstof
-- Concreet reparatiesysteem
Xq-GF barst die kleefstof voegen
Xq-FF barst verzegelende kleefstof
-- De versterkingssysteem van de koolstofvezel,
Xq-XW de epoxykleefstof van de koolstofvezel
Xq-XB concrete oppervlakte die epoxykleefstof nivelleren
Xq-CFC de stof 12K eenrichtings200gsm-600gsm van de koolstofvezel
